Сегодня разберём программу для автодиагностики, которая подходит как новичкам, так и профессионалам — OBD Auto Doctor.
Это удобный инструмент, который позволяет быстро проверить состояние автомобиля через обычный OBD2-адаптер. В обзоре покажу, как программа работает, какие функции предлагает и почему она может стать вашим постоянным помощником в диагностике автомобиля.
OBD Auto Doctor — это незаменимая программа для любого автовладельца, который хочет самостоятельно понимать, что происходит с его автомобилем, когда загорается «Check Engine», наблюдать за показаниями датчиков в реальном времени и экономить на посещении СТО.
Установка программы OBD Auto Doctor
Первое, что нужно сделать — скачать программу с официального сайта. Там доступно две версии:
🆓 Бесплатная версия
Предоставляет базовый функционал:
✔ чтение и удаление ошибок
✔ просмотр стандартных параметров двигателя
✔ работа в реальном времени
Для начальной диагностики — более чем достаточно.
💼 Pro-версия
Расширенный функционал:
✔ расшифровка всех кодов ошибок
✔ графики, логирование данных
✔ сохранение параметров в .csv
✔ полный набор PID и спец. функций
Лучший вариант, если заниматься диагностикой регулярно или профессионально.
⚠️ Перед установкой рекомендуется временно отключить антивирус и Защитник Windows, чтобы не возникли конфликты с драйверами адаптера.
Процесс установки в видео ролике.
Как подключить OBD Auto Doctor
Процесс подключения состоит всего из пяти простых шагов:
1️⃣ Подключите адаптер ELM327 к USB-порту ноутбука.
Windows автоматически установит драйверы.
2️⃣ Вставьте адаптер в диагностический разъём OBD-II автомобиля (обычно возле рулевой колонки или слева внизу под торпедо).
3️⃣ Запустите программу OBD Auto Doctor.
4️⃣ Настройте подключение:
- Программа может автоматически найти адаптер.
- Если нет — вручную укажите COM-порт в разделе Connection.
- Узнать номер порта можно в Диспетчере устройств → Порты (COM и LPT).
- Скорость соединения (Baud Rate) — обычно 38400.
5️⃣ Нажмите Connect.

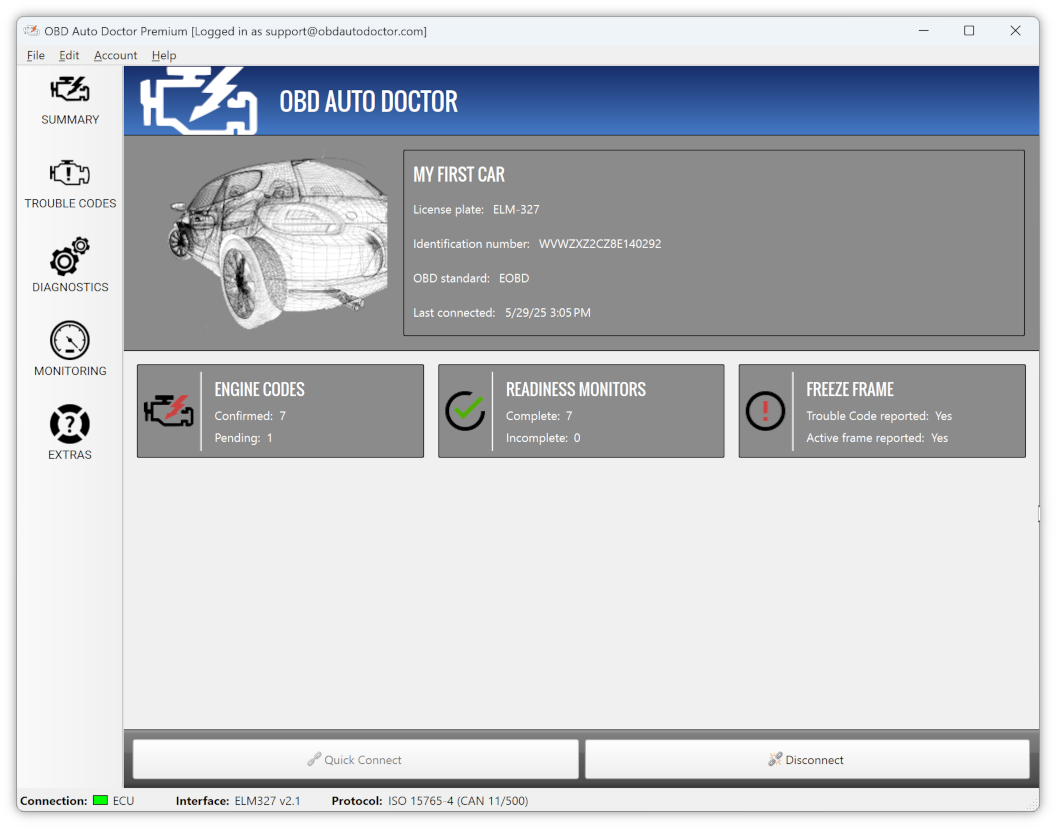

Если всё настроено правильно — появятся параметры двигателя: обороты, температура, напряжение, нагрузка и т. д.
Возможности программы
При помощи OBD Auto Doctor можно решить несколько важных задач:
🔎 1. Почему загорелся Check Engine?
Программа не только показывает код ошибки, но и расшифровывает его, объясняя причину и возможные последствия.
📉 2. Отслеживание расхода и готовности к техосмотру
Можно узнать, готов ли автомобиль к экологическому тесту (Readiness Monitors).
📡 3. Просмотр данных датчиков в реальном времени
Позволяет контролировать:
- температуру двигателя
- давление во впускном коллекторе
- топливную коррекцию
- расход воздуха (MAF)
- работу лямбда-зондов
- ещё более 126 параметров (PID)
Совместимость и языки интерфейса
Поддержка двигателей:
✔ Бензиновые
✔ Дизельные
✔ Гибриды (ограниченно)
Главное условие — поддержка стандартов OBD2 / EOBD / JOBD
Работает с несколькими блоками управления (ECU):
✔ Двигателя
✔ Коробки передач
✔ ABS, ESP (в зависимости от авто)
Языки интерфейса:
Английский, Немецкий, Испанский, Итальянский, Французский, Шведский, Польский, Португальский, Датский, Финский.

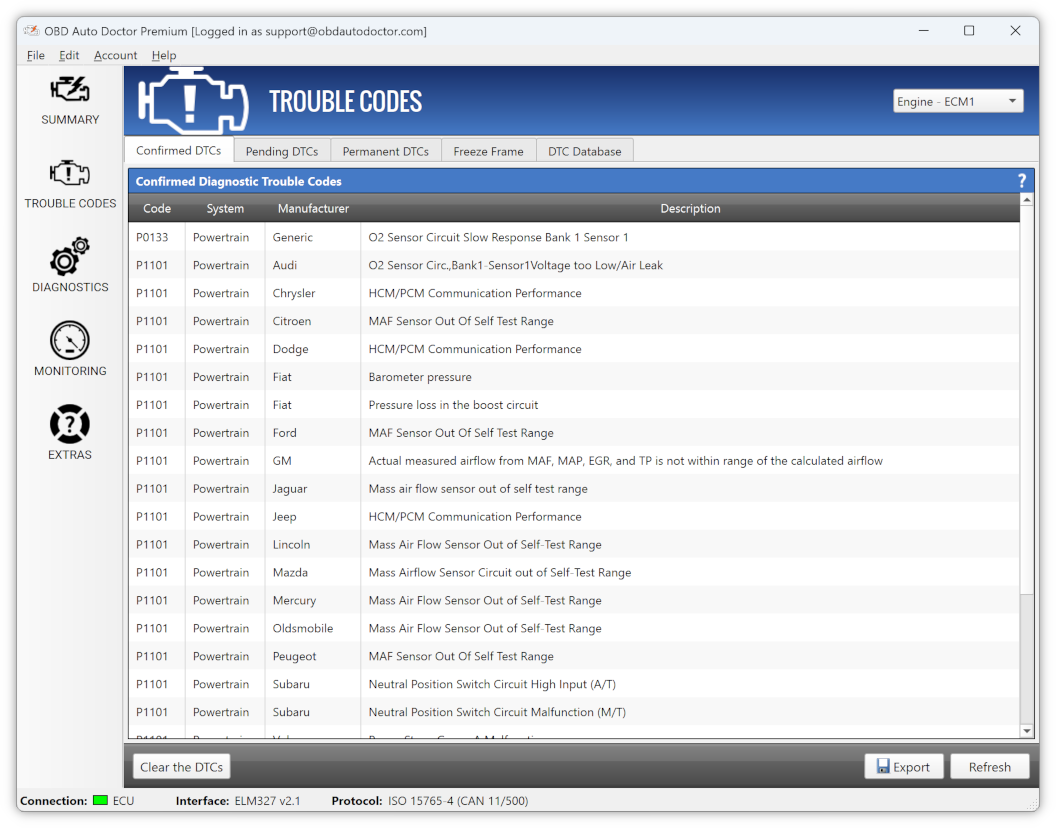

Диагностические коды неисправностей (DTC) и стоп-кадр
Диагностические коды неисправностей (DTC) делятся на 3 типа:
- Confirmed — подтверждённые коды
- Pending — временные ошибки
- Permanent — постоянные, сохраняются даже после сброса
Категории ошибок:
| Тип | Назначение |
|---|---|
| Pxxxx | Привод / двигатель / трансмиссия |
| Bxxxx | Электроника кузова |
| Cxxxx | Шасси / тормоза / подвеска |
| Uxxxx | Сеть, CAN-шина, связь блоков |

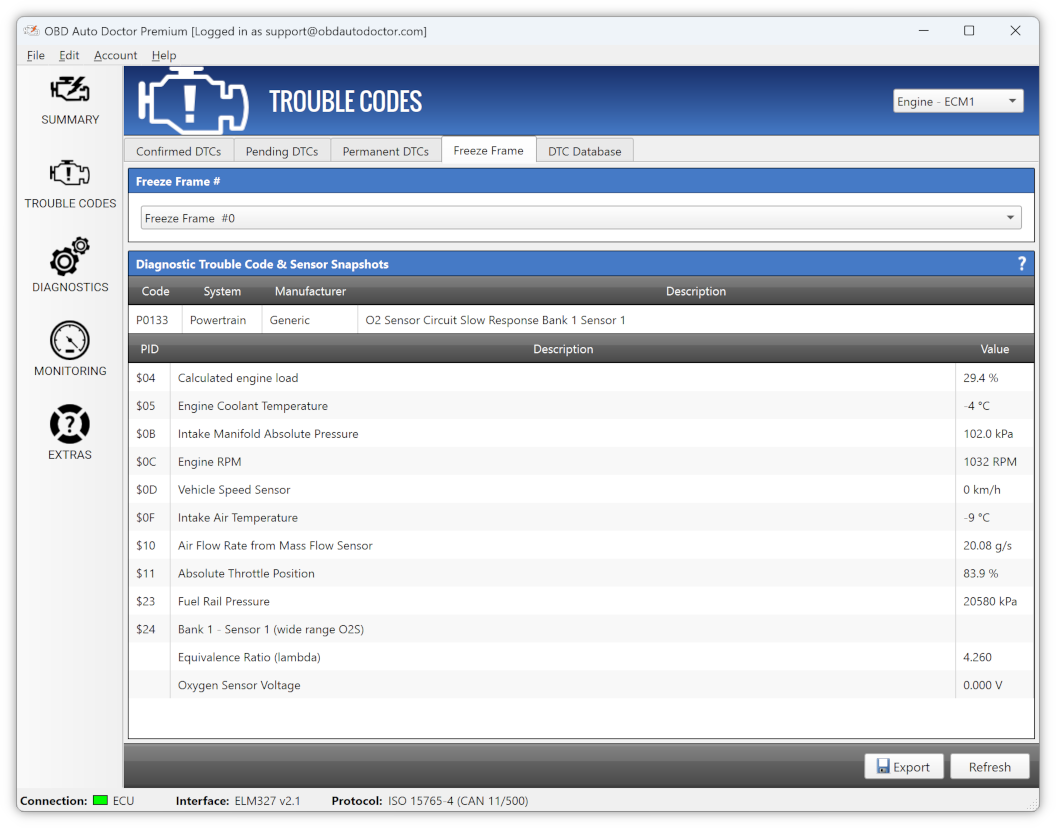

Что такое Freeze Frame (Стоп-кадр)?
Это «фотография» состояния двигателя в момент возникновения ошибки.
Сохраняются такие параметры, как:
- обороты двигателя
- скорость
- температура охлаждающей жидкости
- нагрузка
- давление топлива
Freeze Frame помогает находить плавающие и периодические неисправности.
Программа позволяет:
✔ читать коды
✔ сбрасывать ошибки (гасить Check Engine)
✔ сохранять отчёты в файл

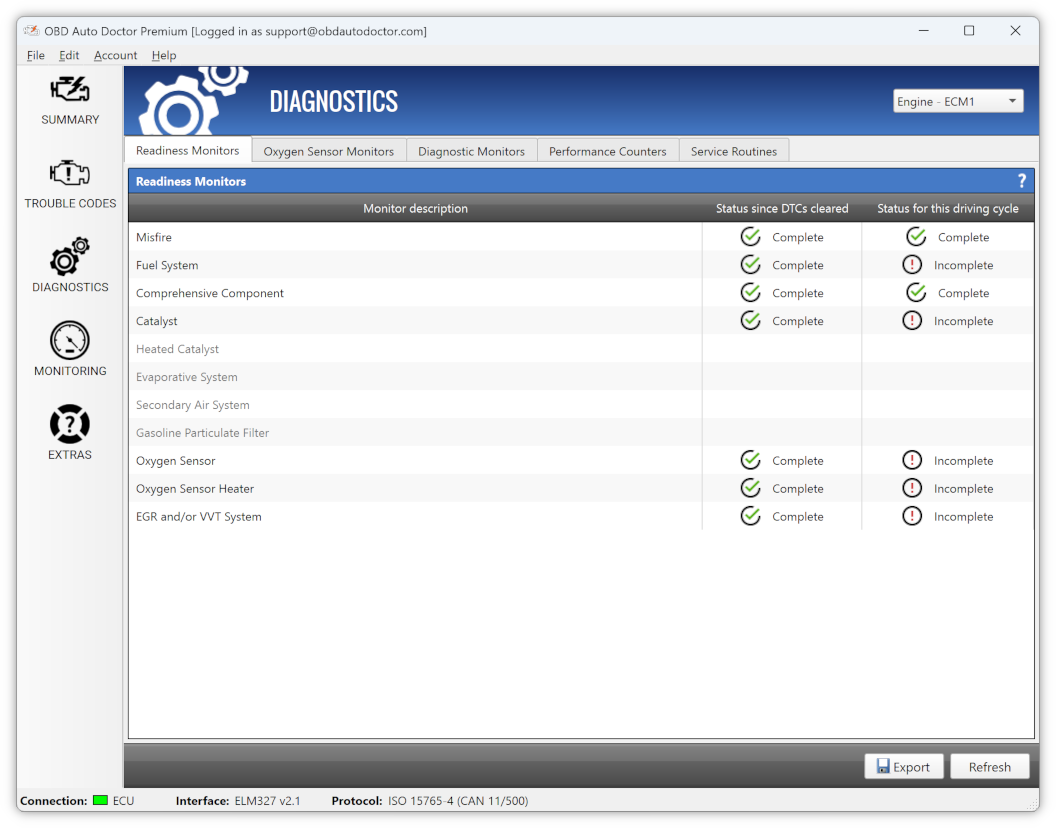

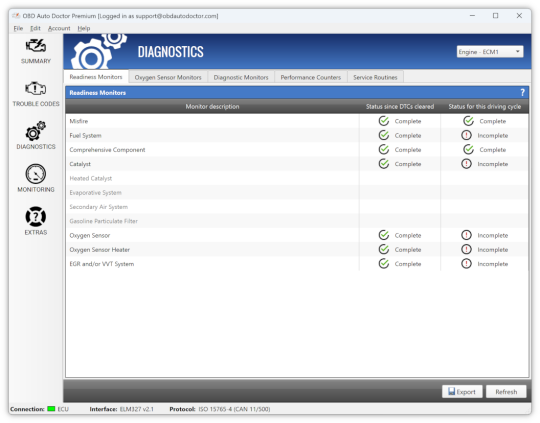

Готовность систем (Readiness Monitors)
Это встроенные тесты автомобиля, которые показывают, успешно ли система самодиагностики проверила основные узлы и датчики.
Статусы мониторинга:
🟢 Complete — проверено
🔴 Incomplete — не пройдено
⚪ Disabled — не поддерживается / отключено
Обычно контролируются:
- лямбда-зонды
- катализатор
- система EVAP (улавливание паров топлива)
- система EGR (рециркуляция газов)
- пропуски зажигания

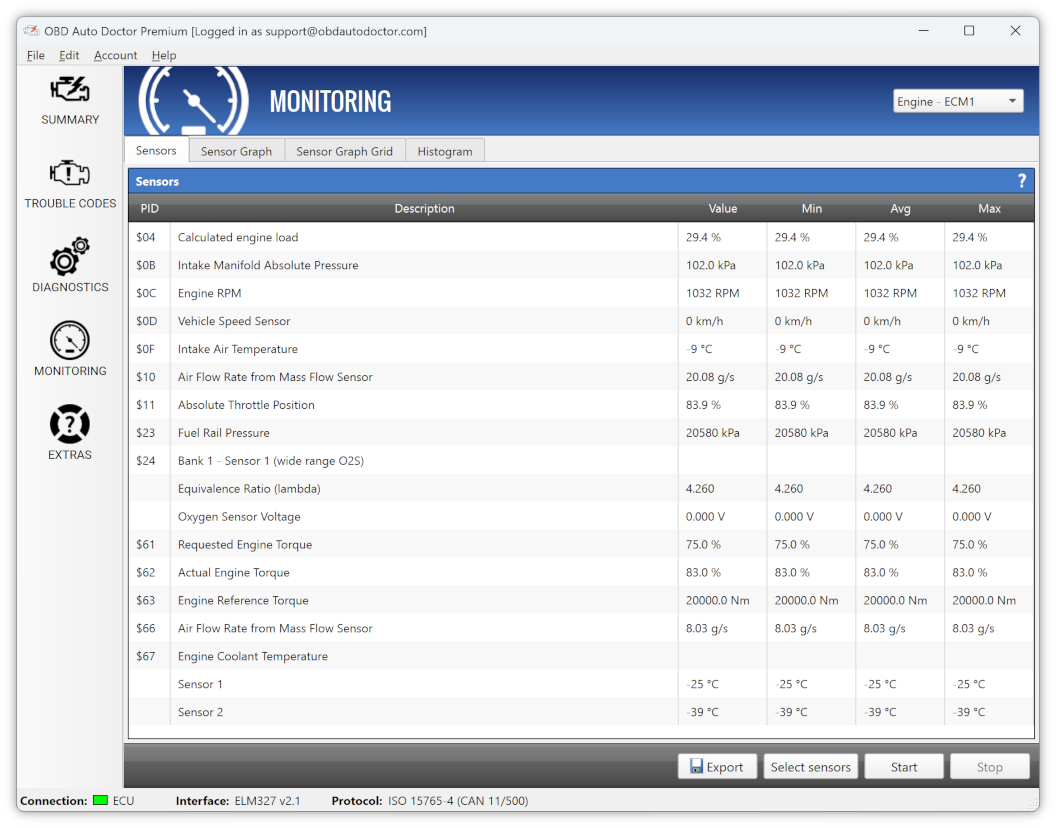

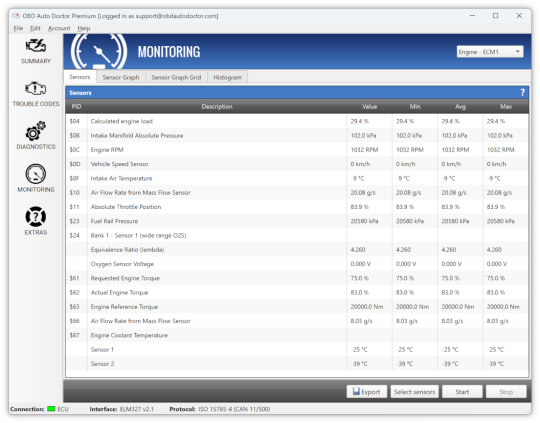

Данные датчиков в реальном времени
Приложение позволяет получать:
- текущие значения
- минимальные
- максимальные
- средние
Можно отслеживать:
- MAF / MAP
- расход топлива
- угол опережения зажигания
- температуры (масла, воздуха, охлаждающей жидкости)
- давление топлива
- работу лямбда-зондов
Данные можно экспортировать в .csv и анализировать в Excel или Google Sheets.

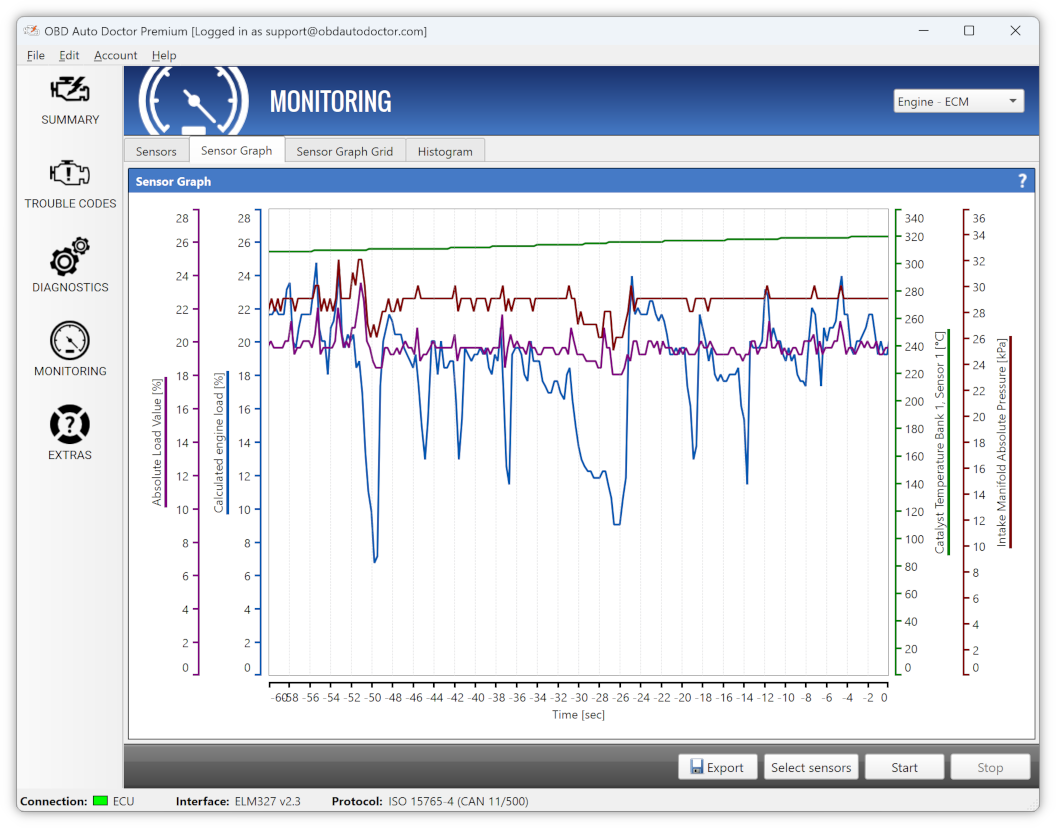

Графики, сетка графиков и осциллограф
Функция Sensor Graph позволяет визуализировать любые параметры в реальном времени. Это помогает увидеть:
✔ скачки показаний
✔ нестабильную работу датчиков
✔ задержки отклика систем

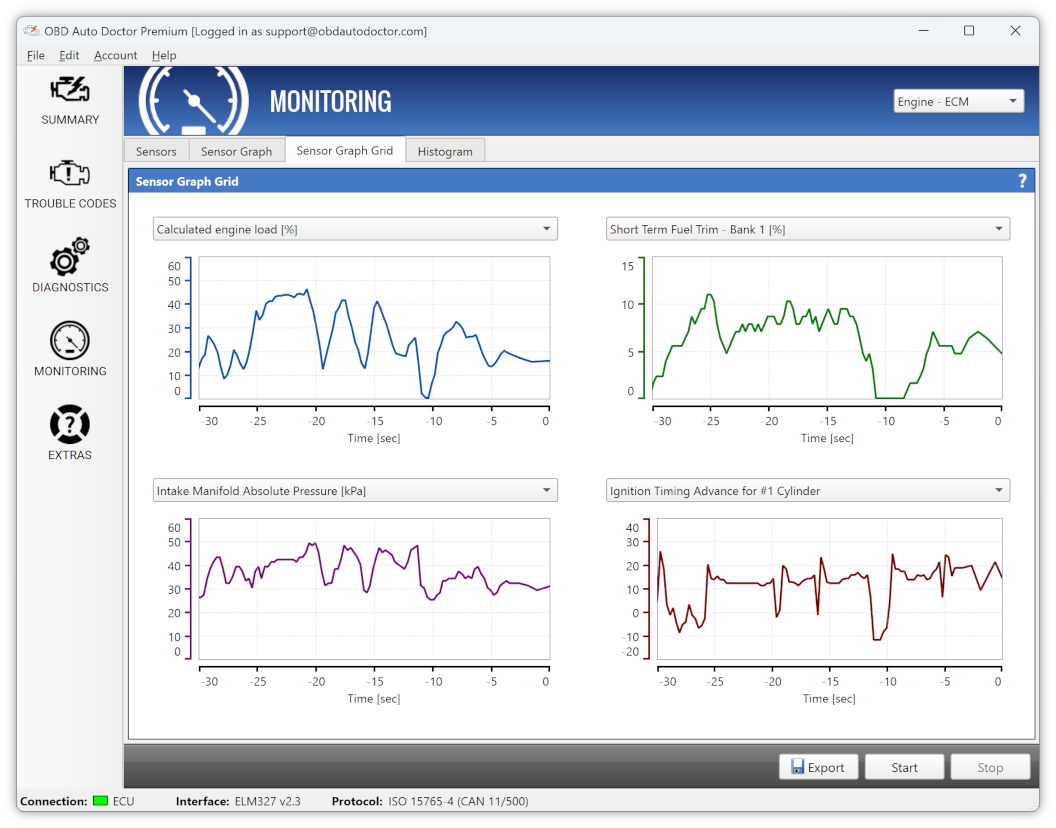

Sensor Graph Grid
Можно отображать до 4 графиков рядом, что позволяет сравнивать датчики между собой. Пример: температура, нагрузка, давление, расход воздуха.

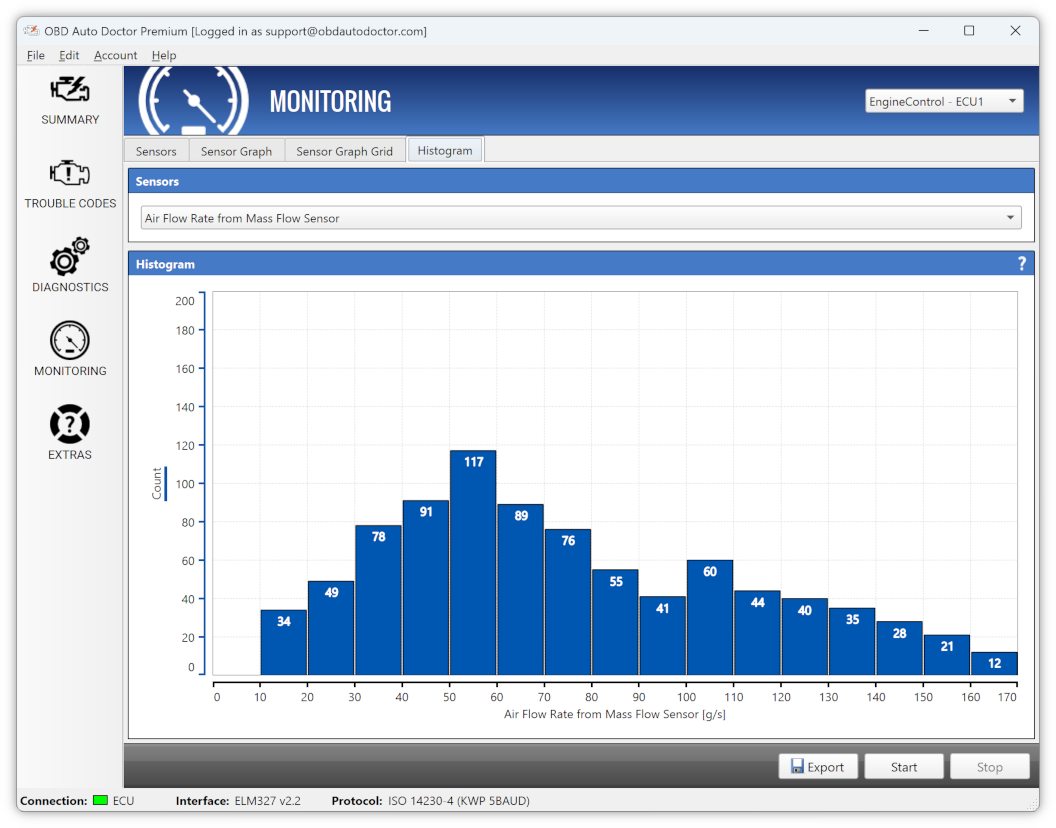

Гистограмма датчиков
Новейшая функция — Histogram View.
Она показывает распределение значений датчиков, что особенно полезно при диагностике:
- лямбда-зондов
- MAF
- температуры
- давления топлива

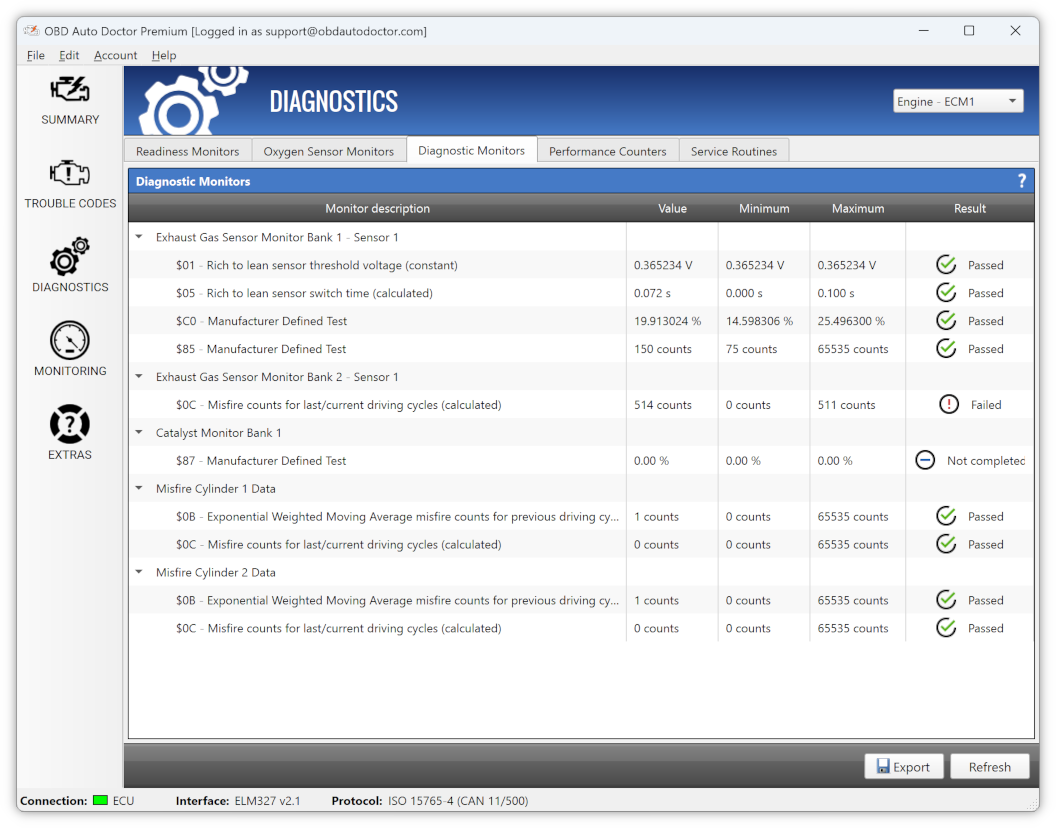

Мониторинговые тесты MODE $05 и $06

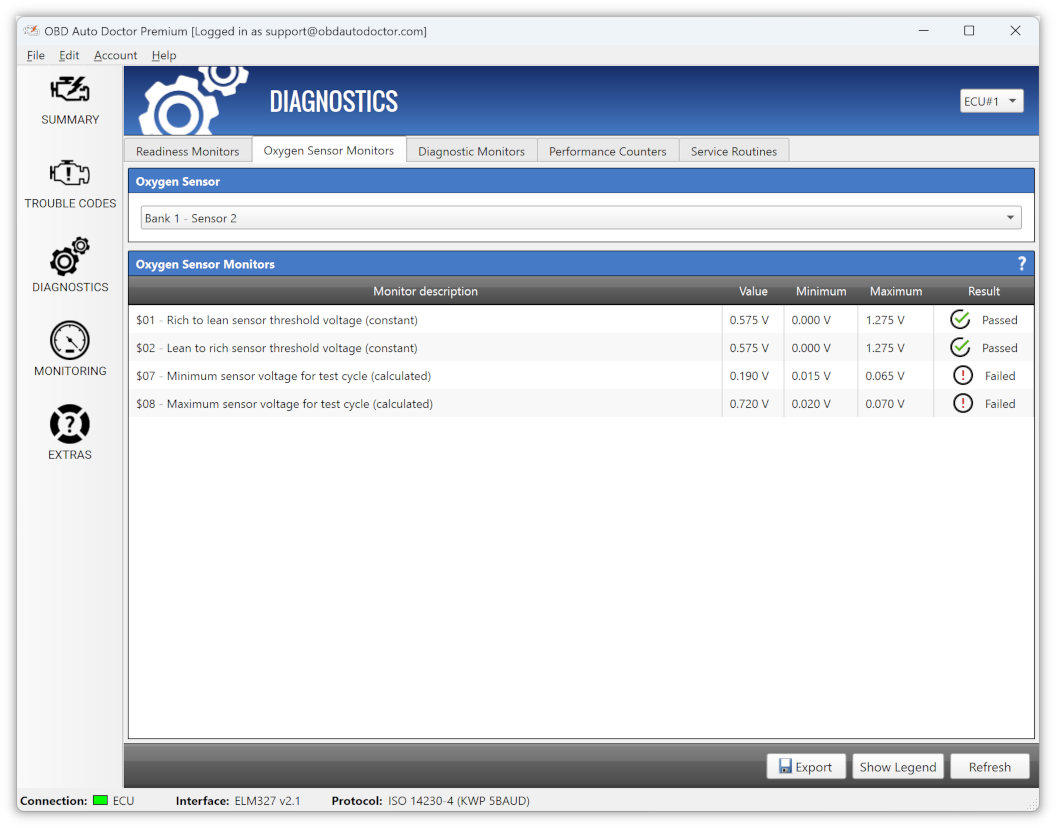

MODE $05 — тесты кислородных датчиков
Показывает измерения, включая минимальные и максимальные значения.
MODE $06 — тесты систем автомобиля
Позволяет анализировать состояние:
✔ катализатора
✔ пропусков зажигания
✔ системы EVAP
✔ топливной коррекции

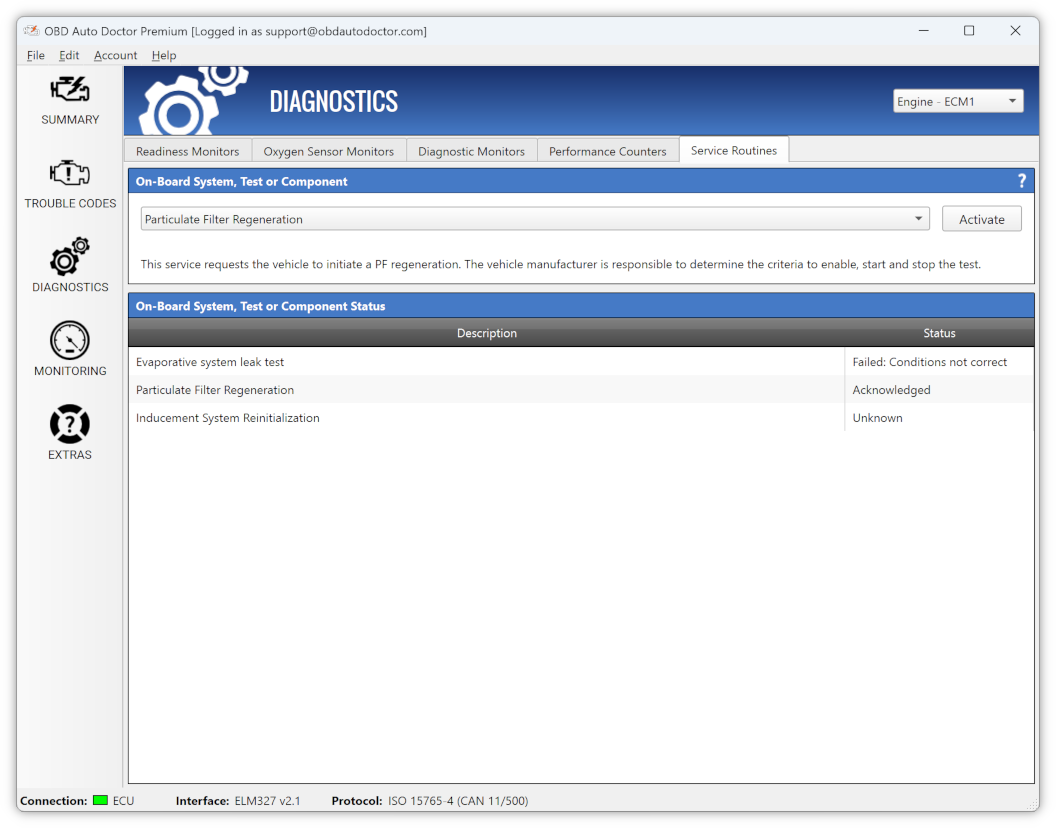

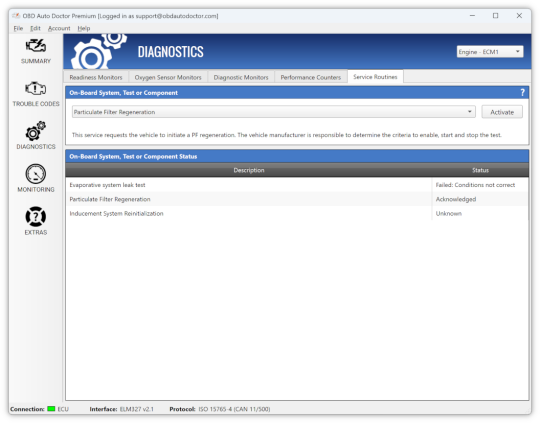

Двунаправленное управление (Active Tests)
Программа поддерживает активные диагностические команды, такие как:
🔹 Тест системы улавливания паров топлива
🔹 Регенерация сажевого фильтра (DPF)
🔹 Сброс адаптаций

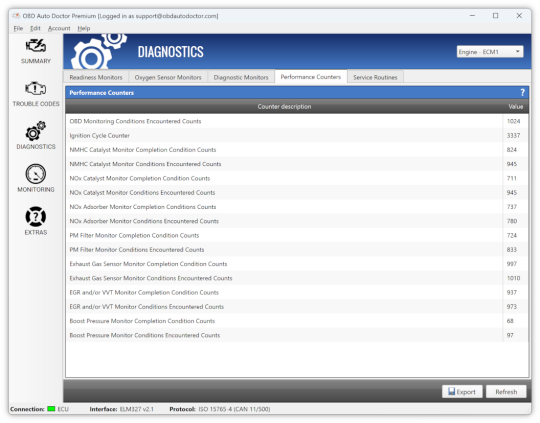

Также можно видеть счётчики производительности — сколько раз система обнаруживала отклонения или успешно проходила тест.

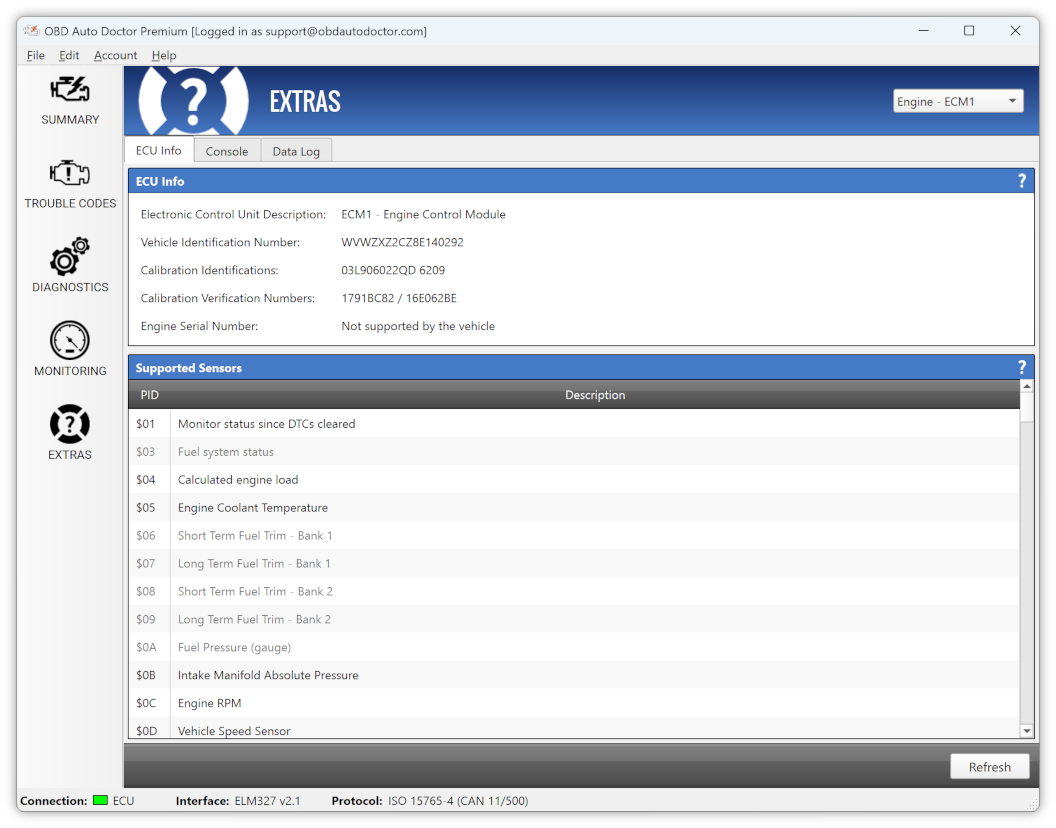

Информация о блоке управления (ECU Info)
Можно получить:
- VIN автомобиля
- имя ЭБУ
- Calibration ID (CALID)
- Calibration Verification Number (CVN)
- поддерживаемые PID датчики
⚠ Только для продвинутых пользователей!

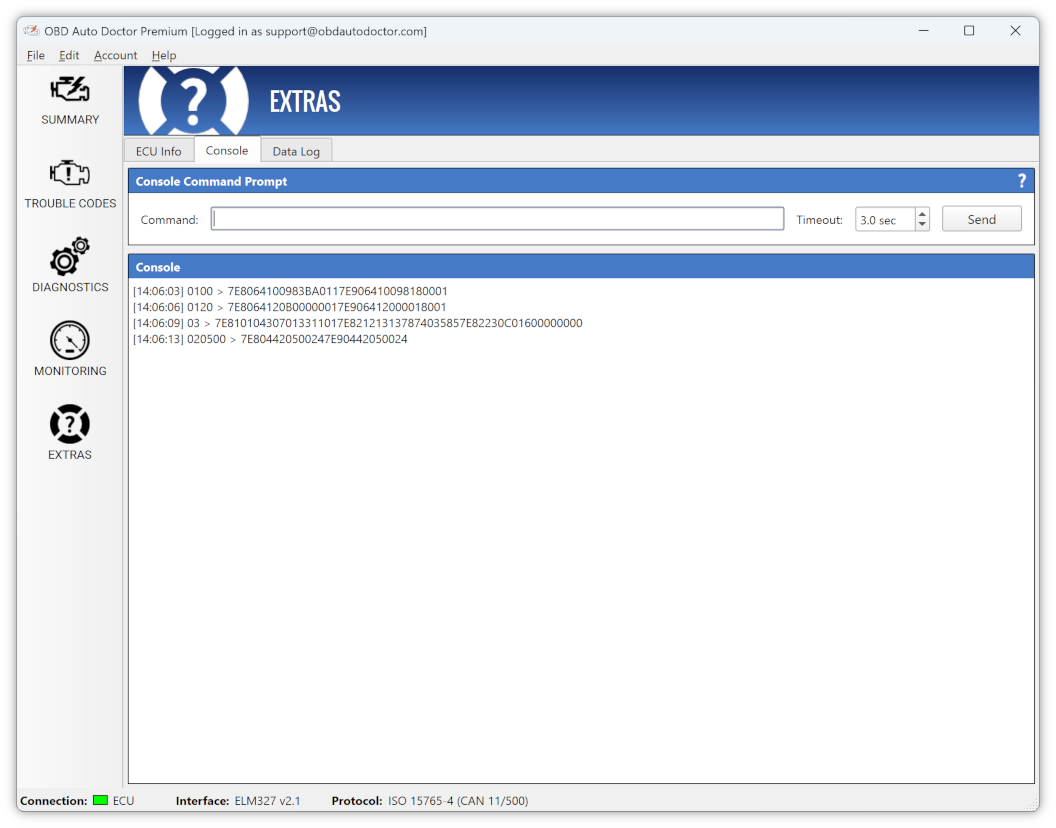

Возможности консоли ECU и двунаправленного управления подходят только тем, кто понимает, чем отличается команда MODE $01 от $08.
Неправильные команды могут привести к сбоям в работе автомобиля.
Готовы попробовать сами?
Всё, что нужно — у вас уже есть:
✔ Адаптер: ELM327 USB / Bluetooth / Wi-Fi
✔ Программа: OBD Auto Doctor (Free или Pro)
✔ Автомобиль с разъёмом OBD2 (Nissan, Toyota, Kia, VW, Ford и др.)
🛠 Схема подключения:
1️⃣ Подключите адаптер к компьютеру
2️⃣ Вставьте в OBD2 разъём автомобиля
3️⃣ Включите зажигание
4️⃣ Запустите программу и нажмите Connect
🎯 Начните с простого:
— считайте коды ошибок
— посмотрите Freeze Frame
— откройте параметры в реальном времени
💬 Если возникнут вопросы — смело спрашивайте в комментариях!
А если нужен обзор ELM327, Torque Pro, Car Scanner или OpenDiag, — пишите, сделаю.
